Дентальний макроспалах Godox MF12-DK3 створює спрямований світловий потік для точної фіксації мікротекстури зубного ряду. Цей комплект складається з двох мініатюрних імпульсних освітлювачів MF12 та шарнірного кронштейна MF-DB. Прилад розроблений спеціально для внутрішньоротової фотографії та естетичної оцінки емалі. Завдяки виносу джерел у боки конструкція усуває паразитні кругові відблиски на вологій поверхні зубів.

У клінічному протоколі зйомка ведеться з робочої відстані від 10 до 25 см при закритій діафрагмі f/22. Класичний накамерний спалах у таких умовах перекривається блендою об'єктива або корпусом камери. Кільцеве світло формує пласку картинку без тіньового малюнка. Дводжерельна схема MF12-DK3 дозволяє виставити об'ємне освітлення для візуалізації мамелонів та прозорості ріжучого краю.

Фіксація мікротекстури та колірних карт: де пряме світло програє біполярному

Клінічна макрофотографія вимагає збереження оптичної глибини зуба для передачі інформації в зуботехнічну лабораторію. Пряме світло з оптичної осі об'єктива розмиває межі реставрацій і не дозволяє техніку побачити шари композиту.

Біполярне розміщення двох спалахів створює перехресне світло з вираженими мікротінями на вестибулярній поверхні різців. Лікар бачить усі анатомічні борозни та тріщини емалі. Права та ліва головки можуть працювати з різною потужністю. Це дозволяє затемнити піднебінну зону та підкреслити рельєф оклюзійних поверхонь молярів.

Кільцевий освітлювач діє інакше: він спрямовує промені суворо вздовж оптичної осі. На мокрій поверхні зуба виникає яскравий білий блік у формі кільця. Цей відблиск перекриває форму контактних пунктів і заважає точній побудові колірної карти зуба. Дводжерельна конфігурація переносить відблиски на бічні грані зуба, залишаючи центральну зону відкритою для аналізу.

Характеристики та оптичні схеми порівнюваних систем освітлення

Вибір обладнання для макрозйомки базується на жорстких фізичних параметрах потужності, швидкості заряду та автономності.

Нижче наведено порівняння параметрів трьох актуальних систем освітлення від компанії Godox.

Різниця в енергії імпульсу між кільцевим блоком і мікроспалахами MF12 визначає їхню спеціалізацію на практиці.

Чим кільцеве світло MF-R76C відрізняється від дводжерельного?

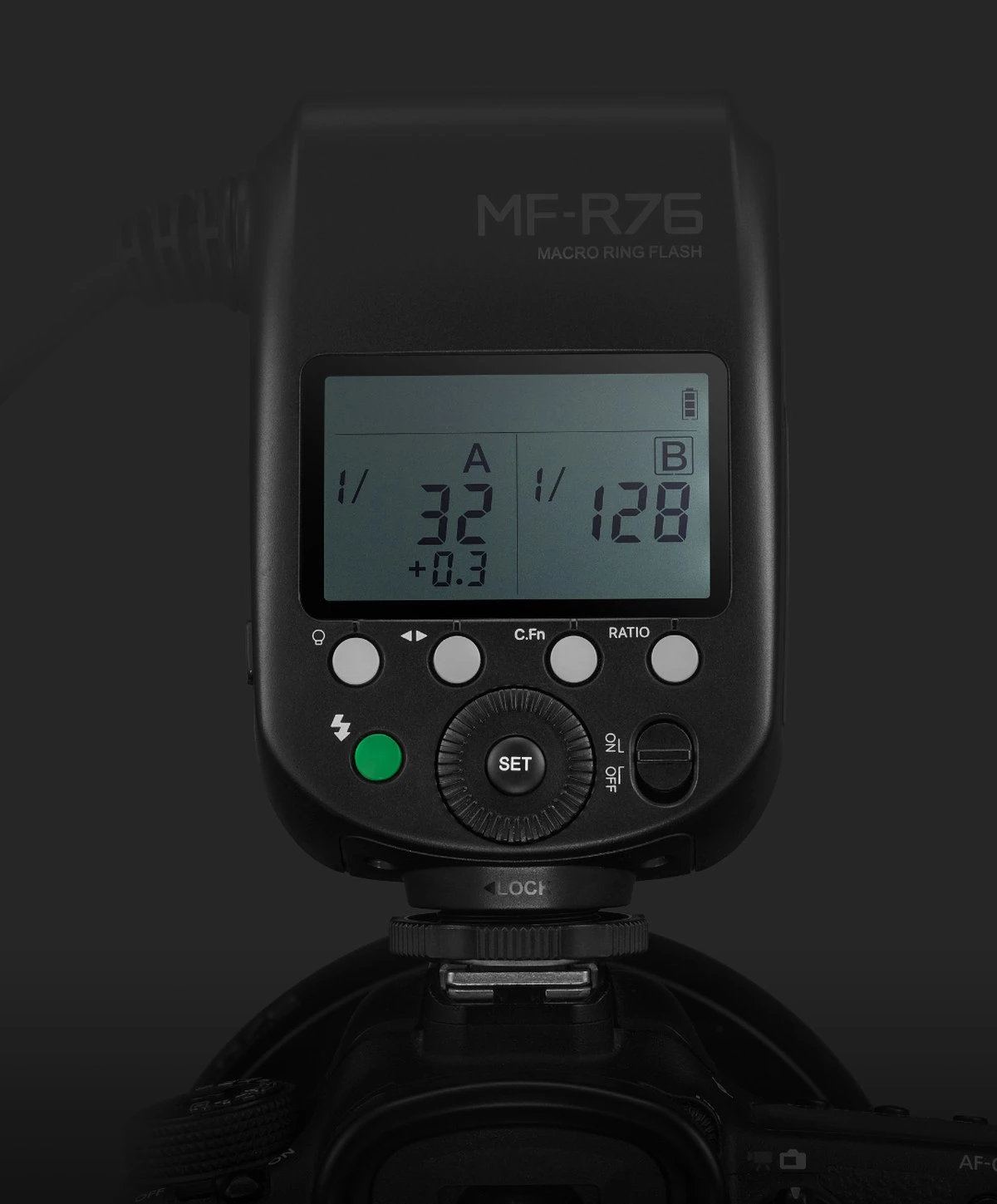

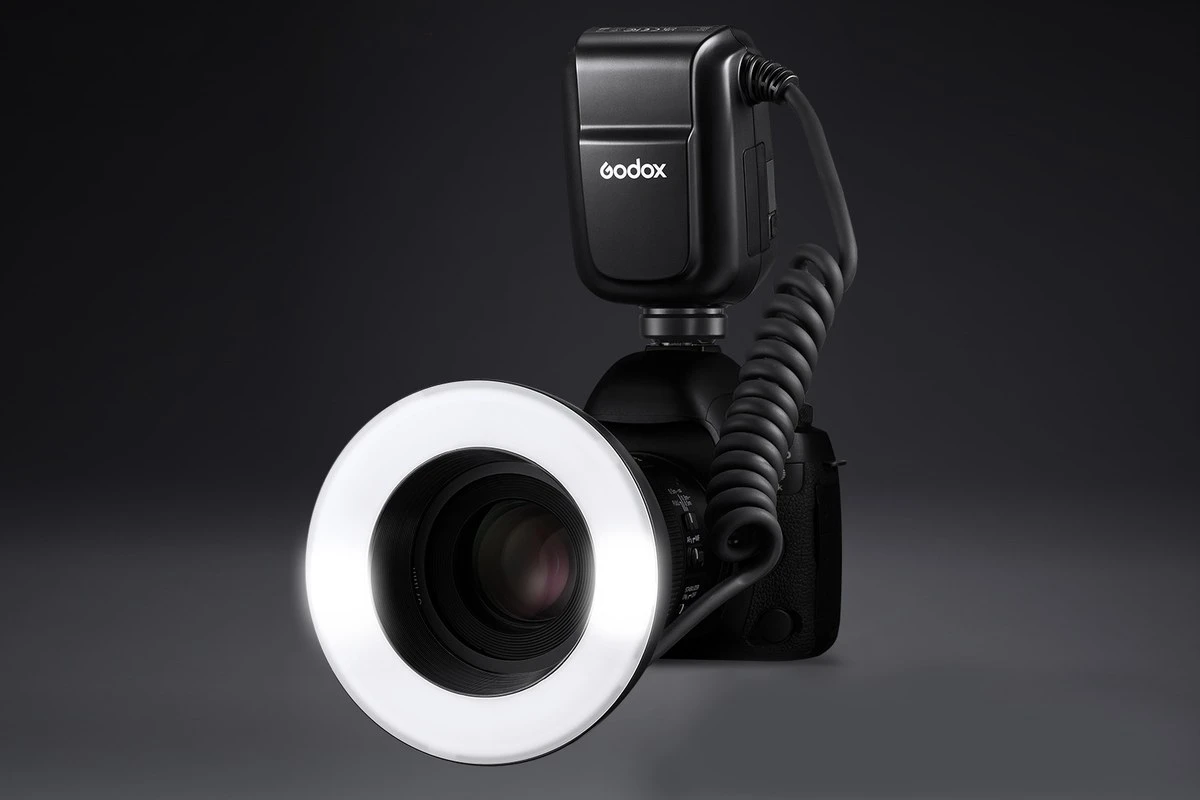

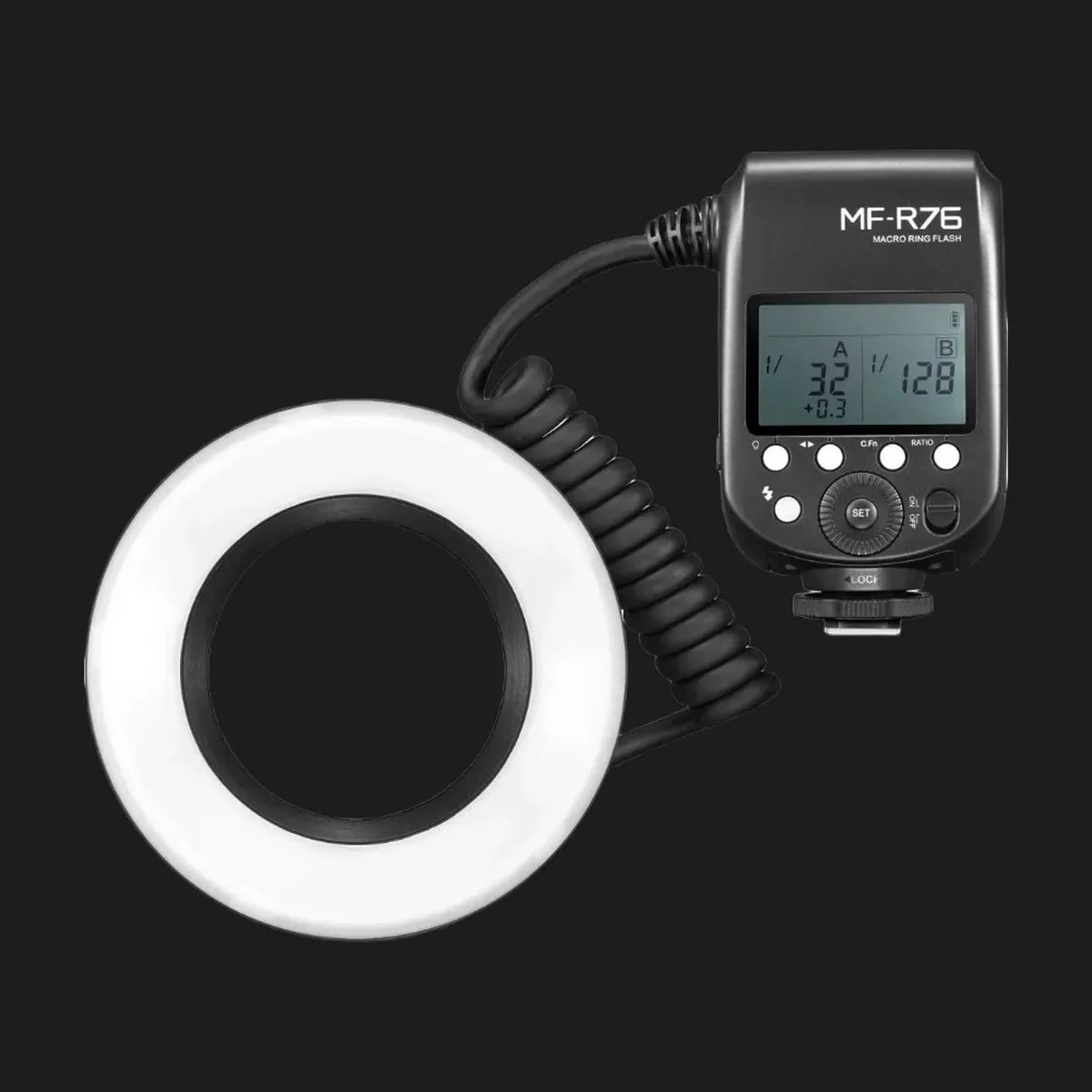

Кільцевий спалах Godox MF-R76C створює суцільне світлове коло навколо передньої лінзи. Він важить 578 г разом з акумулятором VB26 і монтується безпосередньо на різьбу світлофільтра об'єктива через адаптерні кільця діаметром від 49 до 77 мм. Ця система підтримує високошвидкісну синхронізацію HSS до 1/8000 с на сумісних камерах Canon.

Головна перевага кільця полягає у швидкому висвітленні глибоких порожнин без ризику затінення стінками зубного ряду. Проте фронтальний характер світла повністю позбавляє об'єкт візуального рельєфу.

Чому біполярне розміщення головок зберігає мікротекстуру емалі?

Рознесення двох головок MF12 на бічні штанги змінює геометрію падіння світлових променів. Кут освітлення становить від 45 до 90 градусів відносно оптичної осі об'єктива. Світловий потік ковзає по гранях емалевих призм. Тіні підкреслюють мікропоглиблення та природні дефекти зуба, що необхідно техніку при виготовленні вінірів.

Комплектація DK3: кронштейн MF-DB та спеціалізовані дифузори

Спеціалізований комплект MF12-DK3 відрізняється від універсальних версій Godox складом аксесуарів у пакуванні.

Коли лабораторії потрібна карта відтінків із читабельним рельєфом емалі, у кабінеті тримають Godox MF12 Dental Macro Flash Kit. Обидві головки цього набору сидять на шарнірних плечах і світять збоку.

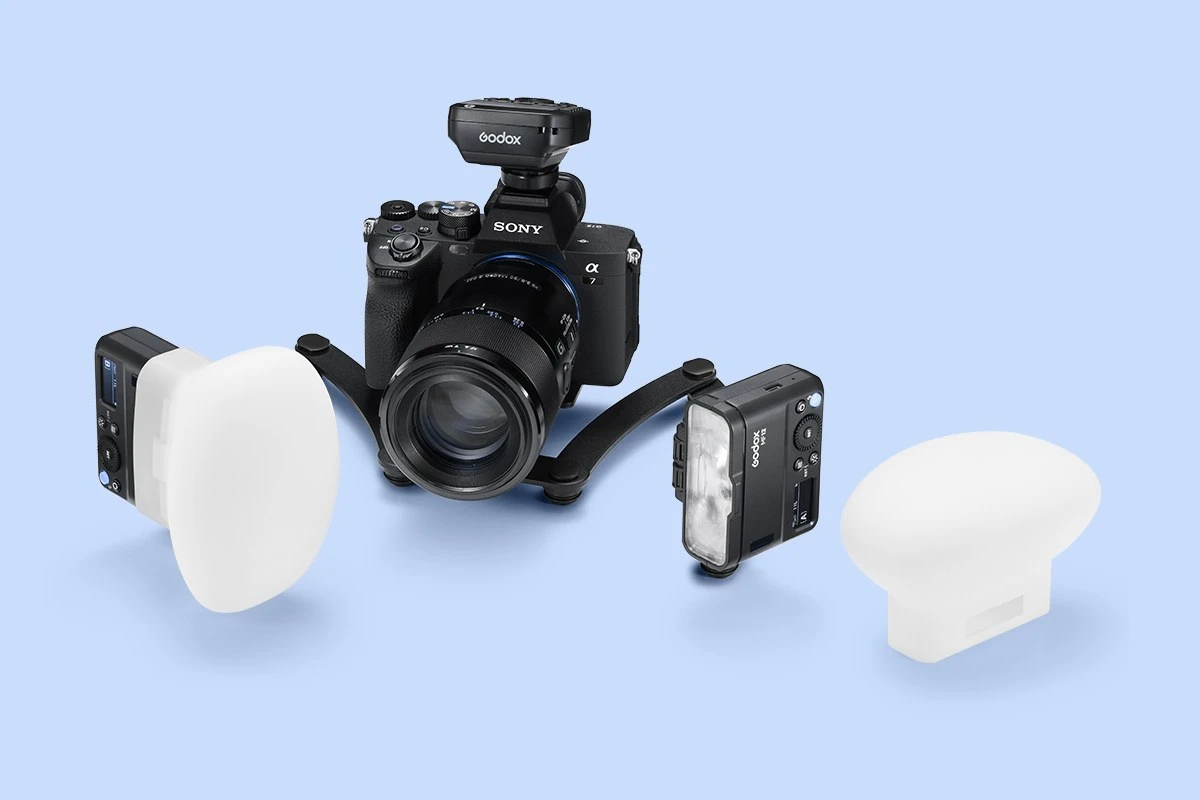

У коробку входять металевий кронштейн MF-DB, пара напівпрозорих силіконових дифузорів MF-DD, два кабелі USB-C та жорсткий кейс CB31. Станом на 14 жовтня 2026 року комплект коштує 12 844 грн на українському ринку. Модель поставляється без насадного трансмітера, тому синхронізатор під свою марку камери лікар обирає окремо.

Шарнірний кронштейн MF-DB та регулювання кута освітлення

Кронштейн Godox MF-DB кріпиться безпосередньо до нижнього штативного різьблення камери стандарту 1/4 дюйма. Він не навантажує байонет і різьбу об'єктива, що захищає мотор автофокусу від зносу.

Два шарнірних плеча мають надійні металеві затискачі для точної фіксації положення. Лікар може звести спалахи впритул до передньої лінзи або розвести їх на ширину 30 см для бічного світла.

Силіконові розсіювачі MF-DD проти стандартних ковпачків

Стандартні пластикові розсіювачі базового комплекту дають надто жорсткий пучок світла на короткій дистанції. Спеціальні дентальні ковпачки MF-DD виготовлені з матового білого силікону та мають купольну форму.

Вони збільшують ефективну площу випромінювання кожної головки у кілька разів. Світловий потік стає рівномірним і м'яким, що запобігає появі локальних пересвітів на вологих зубах.

Як закрита діафрагма f/22 впливає на точність експозиції?

Інтраоральна фотографія стандартно вимагає значень діафрагми від f/16 до f/22 для отримання достатньої глибини різкості по всій довжині зубної дуги.

На таких значеннях отвір об'єктива пропускає мінімум світла, тому спалах стає єдиним джерелом освітлення в кадрі. Витримка затвора зазвичай фіксується на рівні 1/125 с при світлочутливості ISO 100.

Чому замір TTL на f/22 дає затемнені знімки?

Автоматичний режим Through-The-Lens часто видає некоректний результат у порожнині рота. Передспалах автоматики відбивається від відполірованого інтраорального дзеркала, металевого ретрактора або слини.

Датчик камери фіксує помилковий пік яскравості і миттєво обрізає потужність імпульсу. В результаті зубний ряд виходить глибоко недоекспонованим, а кадр виглядає сірим і темним.

Ручне налаштування потужності для стабільного протоколу

Для отримання повторюваних знімків «до і після» досвідчені лікарі перемикають спалахи MF12 у ручний режим Manual. На діафрагмі f/22 та ISO 100 головки доводиться тримати біля верхньої межі потужності: контрольний тест у профільній темі дав правильну експозицію на дентальній дистанції лише на значенні 1/1.

Провідне число 4.9 м на відстані 15 см від пацієнта відповідає робочій діафрагмі близько f/32, тому весь запас над f/22 з'їдають силіконові дифузори MF-DD. Звідси й компроміс: чим ближче до 1/1, тим швидше корпус підходить до порога термозахисту. Ручний режим гарантує однаковий тон зубів на всіх етапах лікування.

Робота без асистента та серійні кадри: межі можливостей легких спалахів

Компактні габарити спалахів MF12 мають свої інженерні компроміси, які проявляються під час інтенсивного робочого дня.

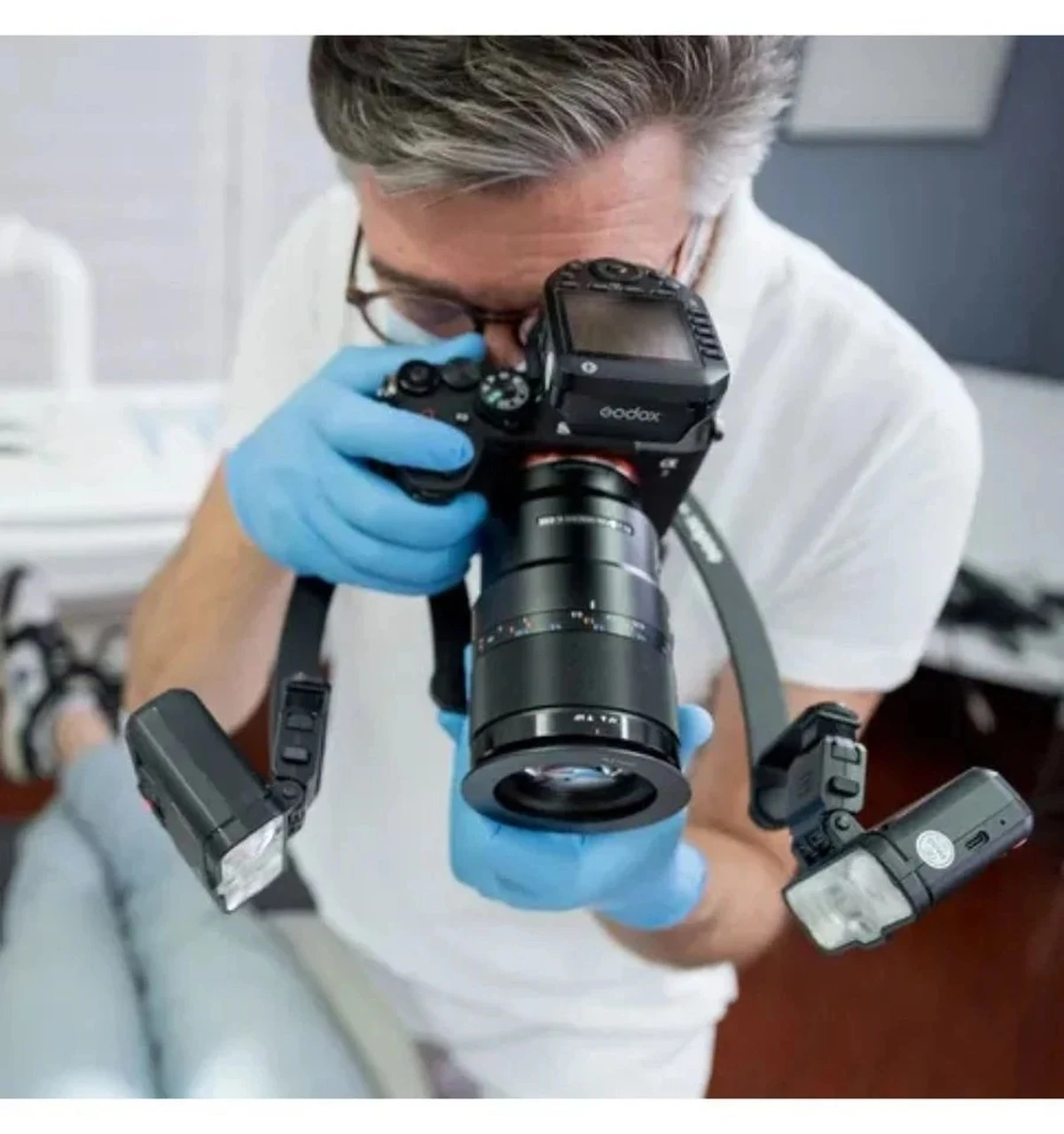

Головка MF12 важить лише 144 г, проте разом із металевим кронштейном MF-DB загальна конструкція стає відчутно ширшою за саму камеру. Якщо лікар веде прийом без асистента і тримає роторозширювач лівою рукою, стабільно утримувати систему вагою понад 1.5 кг правою рукою досить важко. У таких умовах монолітний кільцевий спалах MF-R76C виявляється зручнішим для швидких оглядових протоколів.

Друге обмеження стосується серійної зйомки. При роботі на повній потужності 1/1 внутрішній конденсатор сильно нагрівається. Після 50 безперервних імпульсів у спалаху спрацьовує термозахист Over-Temperature Protection, який тимчасово блокує запуск до повного охолодження корпусу.

Синхронізація системи Godox X та сумісність з камерами

Спалахи Godox MF12 не мають контактної п'яти гарячого башмака на корпусі. Вони працюють виключно як виносні бездротові ведені модулі Slave.

Для підпалу спалахів на камеру необхідно встановити бездротовий трансмітер Godox, який працює на радіочастоті 2.4 ГГц. Радіоканал підтримує 32 робочі канали та 5 незалежних груп керування. Сигнал стабільно проходить на відстань до 30 метрів і не вимагає прямої видимості між камерою та головками спалахів.

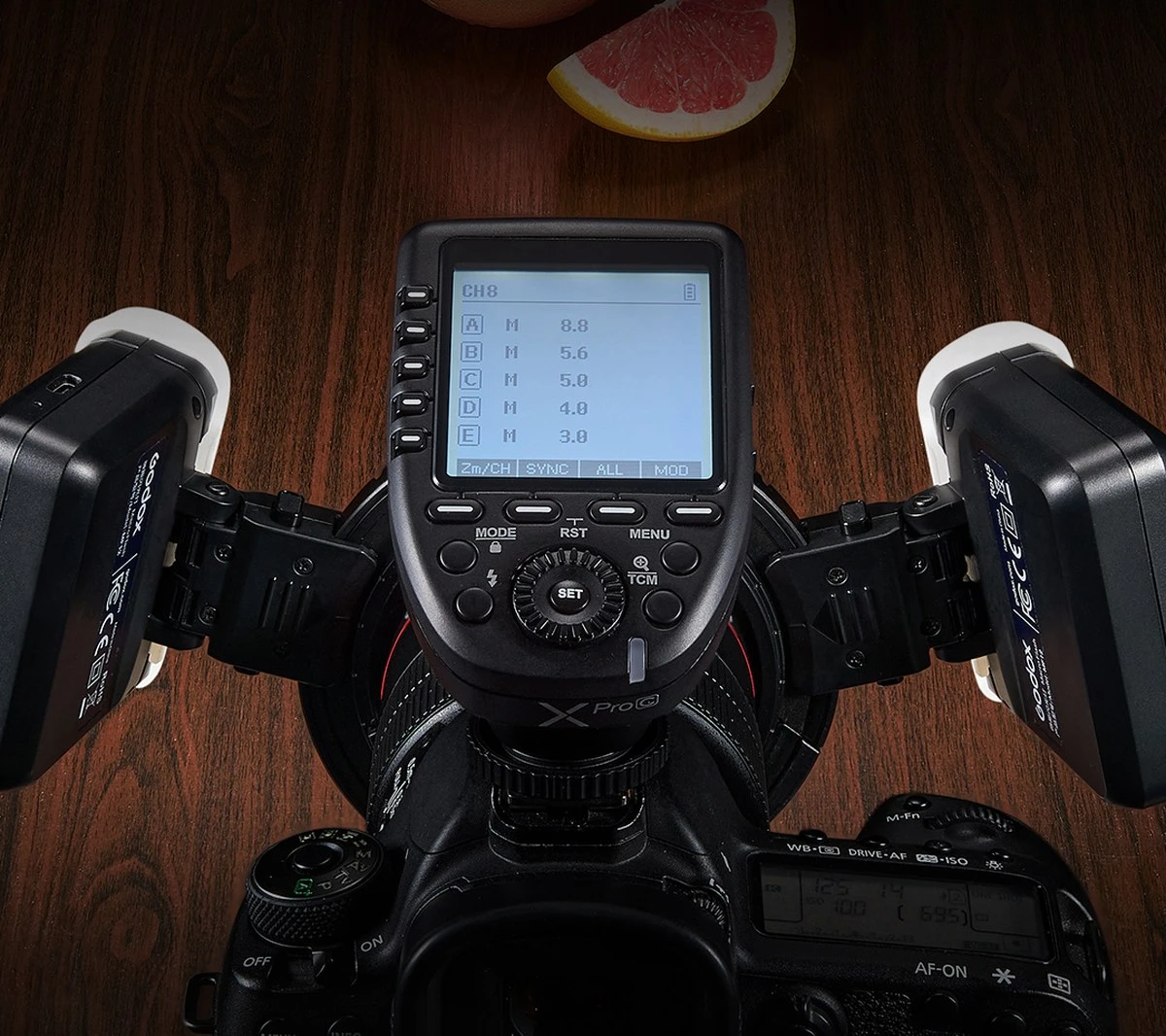

Оскільки самі голівки MF12 є універсальними радіоприймачами, система сумісна з будь-якими брендами фототехніки. Власнику камери Sony потрібен трансмітер з індексом S, користувачеві Canon — трансмітер з індексом C, а для систем Nikon підійде версія з літерою N. Синхронізатори Godox XPro або компактні X3 передають усі параметри потужності безпосередньо з екрана трансмітера.

Універсальний набір MF12-K2 проти спеціалізованого комплекту DK3

Різниця між базовим комплектом MF12-K2 та дентальною версією MF12-DK3 полягає в способі монтажу джерел світла.

Ціна базового набору MF12-K2 в Україні становить від 9 550 до 11 890 грн, що дешевше за модифікацію DK3. Багато покупців намагаються заощадити і придбати саме базовий комплект для стоматологічної практики.

Проте монтажні вузли цих наборів оптимізовані під абсолютно різні знімальні завдання.

Кільцеве кріплення MF-AR для предметної зйомки

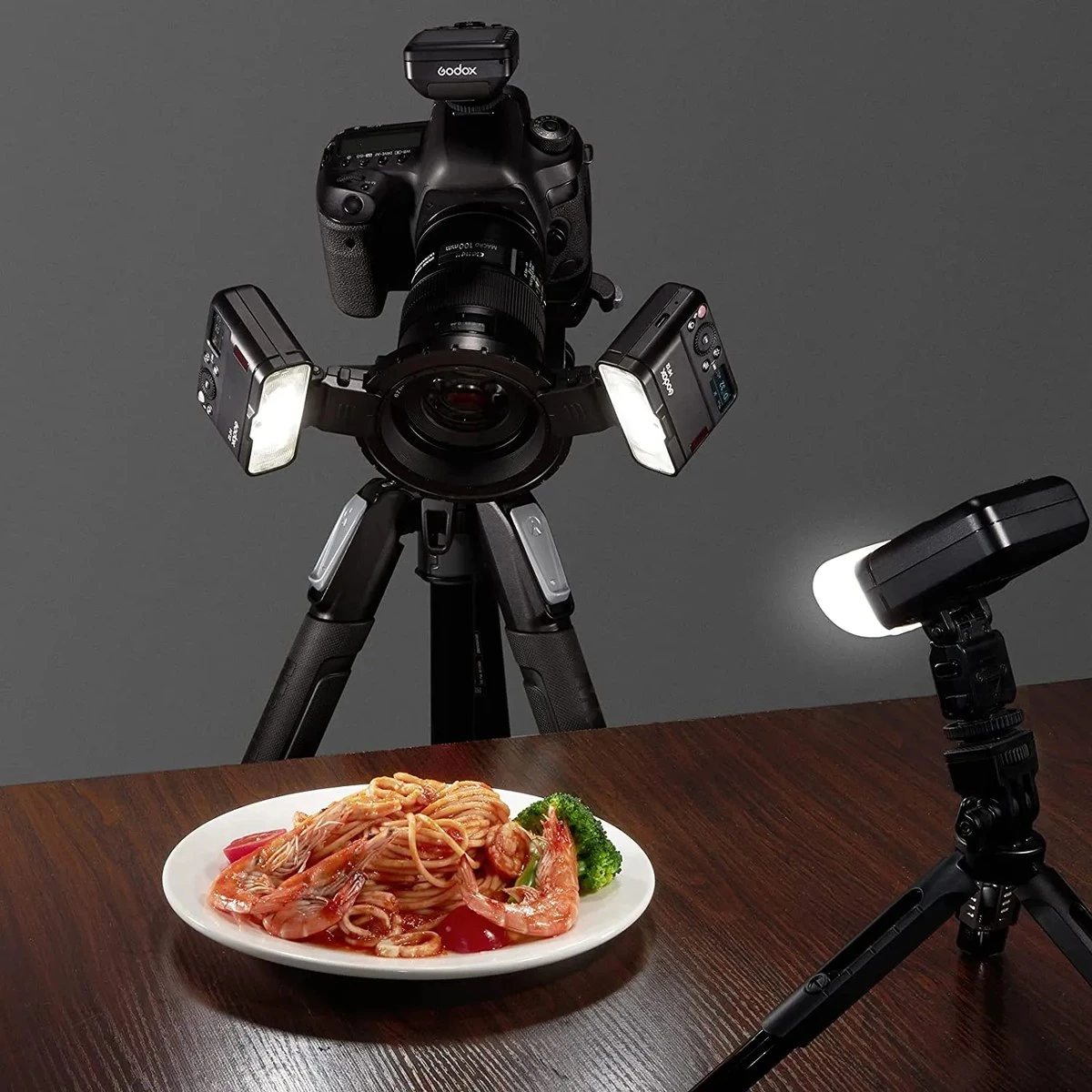

Монтажний вузол набору K2 — це пластикова обойма MF-AR на оправі об'єктива. Перехідники AR-R Kit дають різьбу 49, 52, 55, 58, 62, 67, 72 та 77 мм. Головки защіпаються в пази обойми, тобто залишаються просто за передньою лінзою. Пази розраховані на шість модулів, тому предметники розставляють джерела по колу і гасять тіні на комахах чи ювелірних виробах.

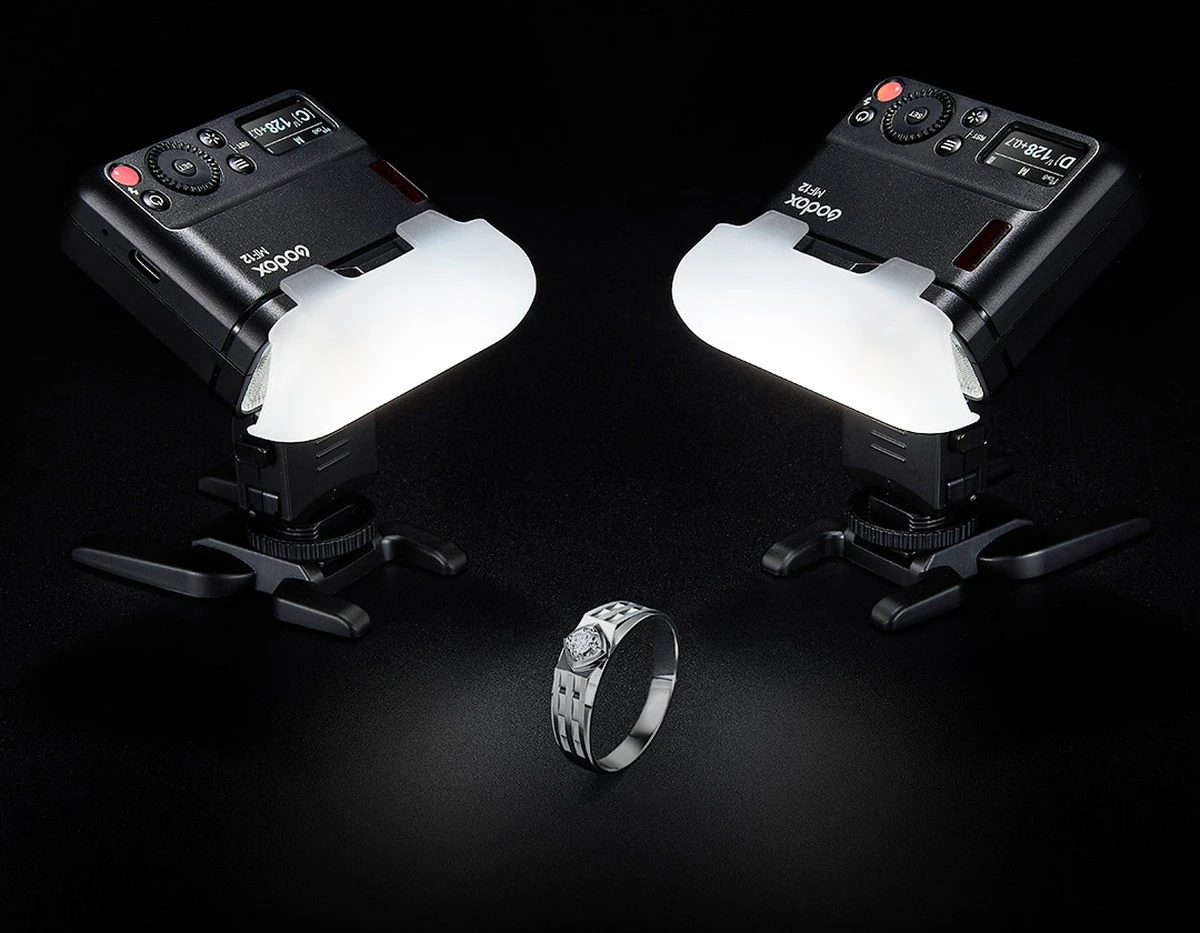

Також у набір K2 входять підставки cold shoe для розміщення спалахів на робочому столі.

Спеціалізована геометрія дентального протоколу

Встановлення спалахів на кільце MF-AR перед об'єктивом направляє світло під гострим кутом. У ротовій порожнині це створює майже той самий ефект, що й кільцевий спалах. Спалахи розташовуються занадто близько до оптичної осі камери.

Тільки двоплечовий кронштейн MF-DB дозволяє відвести спалахи назад і розвести їх у сторони. Це дає змогу виставити класичний біполярний кут 45 градусів. Купуючи базовий набір K2, лікар згодом змушений окремо докуповувати дентальний кронштейн та матові дифузори MF-DD.

Моделююче діодне світло для фокусування в затемненій порожнині

Внутрішній простір ротової порожнини залишається темним навіть при стандартному освітленні стоматологічного кабінету. Системи фазового та контрастного автофокусу сучасних бездзеркальних камер часто ковзають по гладкій мокрій емалі без зачеплення за різкі межі.

Кожен спалах Godox MF12 оснащений вбудованим світлодіодним ліхтариком моделюючого світла. Яскравість діода регулюється від 1 до 10 рівнів за допомогою заднього диска керування. Пілотний промінь підсвічує центральні різці або глибину молярів. Лікар бачить точну межу фокусування через видошукач без використання стороннього налобного освітлювача. При цьому моделюючі діоди споживають мінімум енергії і практично не розряджають акумулятор під час огляду.

Специфіка живлення: який кабель потрібен для заряджання спалаху MF12

Акумуляторний вузол є найважливішим елементом портативної системи макроосвітлення. Спалах Godox MF12 живиться від вбудованого незнімного літієвого елемента на 3.7 В з паспортною енергоємністю 6.29 Вт·год, що в перерахунку дає 1700 мА·год. Повного заряду батареї вистачає на 500 спрацьовувань з максимальною потужністю 1/1. На знижених значеннях потужності одного заряду вистачає на 4–6 повних фотосесій пацієнтів.

Вбудований контролер живлення MF12 розрахований на базовий стандарт напруги 5V при силі струму до 2A і не узгоджує протокол швидкого заряджання USB Power Delivery.

Власники техніки Godox описують однаковий сценарій: ні кабель Apple USB-C, ні шнур від зовнішнього диска Samsung не запускають заряджання, а реагує лише штатний кабель USB-A to USB-C. Прилад при цьому не подає ознак життя і здається повністю несправним. Для заряджання акумулятора MF12 потрібно використовувати виключно кабель USB-A to USB-C від стандартного 5-вольтового мережевого адаптера.
